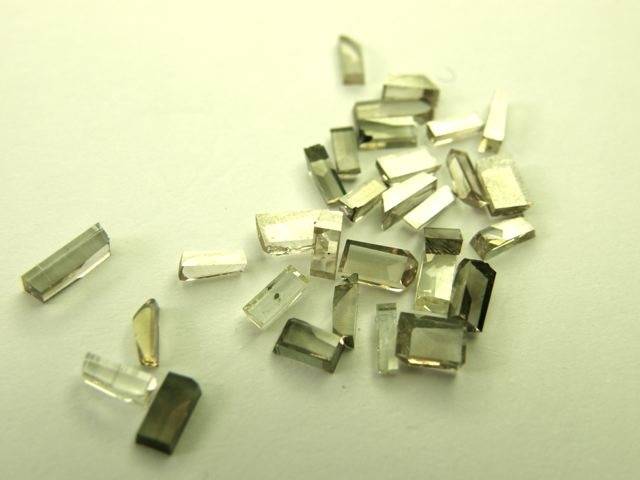

3~5條柱狀多晶鑽石修刀--德國原裝進口



  柱徑0.6~1.2 MM *長度4~6MM深



744945_62fd731c984489c771691fab105887d3

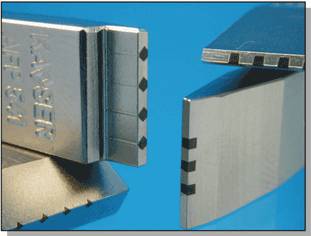

無心.外圆.平面成形磨的刀板(多晶鑽石支撐架)

在現代的無心外圓磨床上,導向尺是為保證高質量的生產過程的一個重要的部件。

作為導向和支撐件,它在加工過程中受到力的作用。在導向軌道上出現的磨損,會使工件的形狀和位置產生誤差。
通過PCD(多晶金剛石)層的應用,可使這個易磨損部件具有高的使用壽命。

過程中檢查



通過在導向尺上安裝一個特別研製的測量探頭,借助於渦流,可以在連續磨削過程中,
對加工件的磨削表面進行過程中檢查(比如對裂紋,硬度的檢查)。



應用領域:

  • 活塞杆
  • 軸,銷
  • 滾柱
  • 閥門
  • 噴嘴針
  • 碗形衝桿

通過降低工件和導向尺之間的磨擦係數,使工件就象在堅硬的、磨光的多晶金剛石層上輥壓。因此,使得工件具有更好的形狀和位置公差以及表面質量。

PCD導向尺適用於所有的鋼材料。特別是它也適用於難以切削的材料,比如輕金屬合金,鍍鉻或者鈦。

我們生產製造所有主要型號的無心外圓磨床上的PCD導向尺。支承平面的精度以及階梯跳躍公差可以達到 0,001 mm。



744946_494563f8737cab840c072ab80460a521

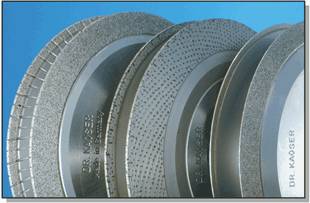

插入磨削尺和連續磨削尺



744947_63565cea7fd448ffb2c97e24dbb9a44b



階梯尺



744948_368153210684f5999ca202b678c8960a

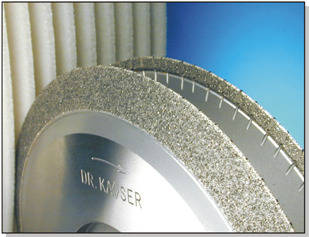

帶有渦流-測量探頭的連續磨削尺



744949_bc28067bd105a749c1048904a406ad33 744950_cca6bd7e87529eaaf70f67c5ba5ec751 744951_6864f2df2114ed72f6b7e6a158fdb2d9 744952_e335262e4acc501133ea70be185c9bc3

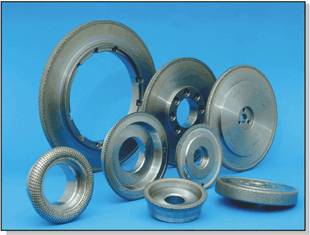

鑽中鑽 修整輥輪


德國製Dr.Kaiser成型

    在修整陶瓷法砂輪磨料或V製法、CBN鑽石砂輪中,已成功地採用耐久型鑽石旋轉輥輪修整成形,達到精確提昇精密度及尺寸控制,進一步完成高效率量產品質,獲得絕佳的精密度及要求之公差。

技術資料:外徑最大製造能力325mm,寬度最長至300mm
直進式最佳成型R = 0.002mm(0.00008”)
可重複修整次數達4次以上,尖端角中分布非常密集的鑽中
當工件角度55時,鑽石可製造最小半徑R= 0.05mm
當工件角度30時,鑽石可製造最小半徑R= 0.1mm
當工件角度10時,鑽石可製造最小半徑R= 0.2mm

優點:1.對於工件的幾何形狀精準度非常高,排除補正時接觸點不準的
               問題。
           2.良好的面粗度,成形速度快精度公差達 ±0.002 mm以內。
           3.縮短修整時間適合嚴苛的尖銳角度、極小圓弧研削要求
           4.壽命特長R補正無失真問題。同心度及真圓度可達
              0.002mm要求
           5.再使用的效益高,最少可再修1~3次以上,保證比同業製造鑽石
              輥輪3倍以上壽命。詳細資訊請參閱網站:
          www.abtc.com.tw
           6.採用最先進的高頻內置馬達修整超精密主軸ABTC系列,節省
               空間,並不需要拆開鑽石輥輪,即可直接用在心軸上修整


應用1. 各種廣用成型研磨修整,包含平直形的砂輪面
                 2. 粗磨及細磨均可精密尺寸控制
                 3. 修整VB製法鑽石及CBN砂輪

機台:德國Dr.Kaiser鑽中鑽鑽石成型輥輪已成功的應用在  所有CNC研磨機械上,大部分磨床如NTC.TOYOTAOhmiyaKoyoMagerieJungNormacDrakeUnisonStuderBlohmWeldomELBABAMattisonHealdOkamotoExcello或者相同類型之磨床。我們都留有標準尺寸的庫存品。



744953_c2e6dc46f4f78d34a18a882805d9b337



744954_0579201e168f34440093ace53591f824744955_36cc3f79c2f687371a992f832c562766



744956_d3acb2012c2eb4081107ecf6a2ce006b



744957_231502c64a2eef22898548e303b6e11e744958_89c83bab95c0431e5a4c344c5e70ca3a744959_da19a507d20b808681344bc8fff767e5



744960_1081ee01b094e4f0183912bec9d0c067744961_2f1e5f2b550903b6ffde45c847b20a03744962_b40294493f36800e302e1b2588e20dde



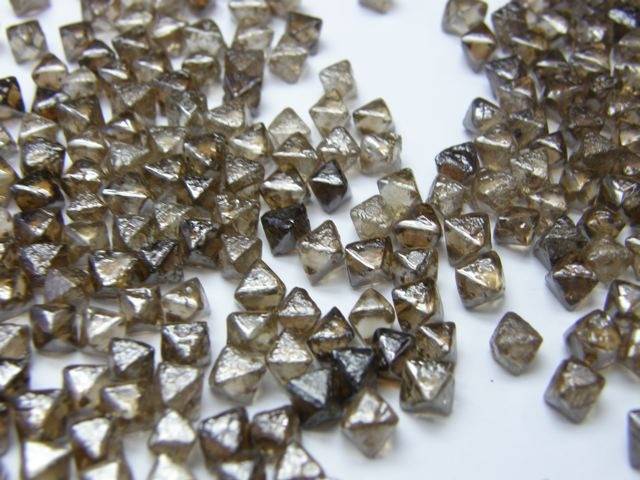

744963_b284ab73f4e76edfbf834c303cacef55



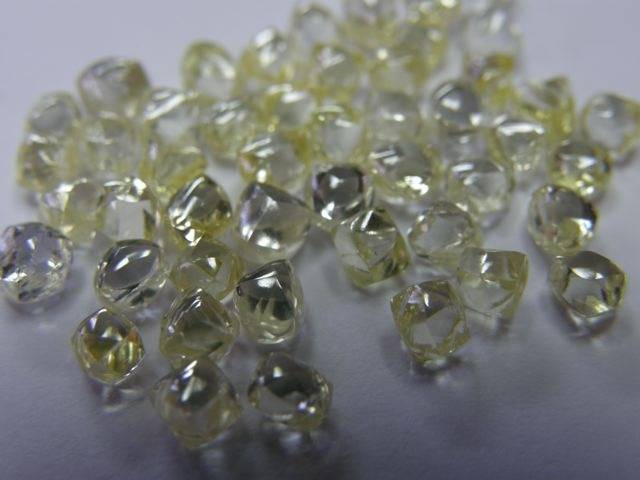

744964_d7c000d6d2ae2e4d3dad1af04afd1ad4



744965_48e78798f01df1ae80402f62287503a6



While grinding by traditional carborundum and aluminum oxide emery wheels, it will come with bias and
uneven surface. Therefore it is necessary to trim by diamond dresser. Meanwhile the dresser also needs to be

trimmed periodically to recover character of sharpness.

   Choosing an appropriate diamond dresser by different dimensions on emery wheels. Contact slowly from the center to avoid any direct crash. Keeping an angle of 10°to 15°both on the horizon and vertical between diamond dresser and emery wheel. Move around the dresser in some cases to make an acute angle again.



744944_3bbb3e21edba0f4ce5837538094db220

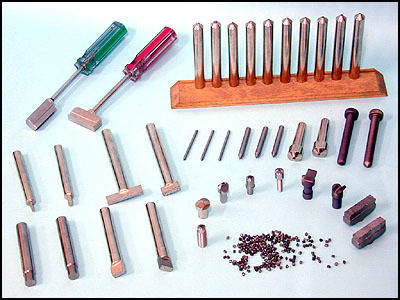

1. Single point dresser: only one-piece diamond in the stem.

2. Conical angle dresser: grinding the single point dresser and make the diamond in conical shape.

3. Forming dresser: grinding the single point dresser and make the diamond in roof shape.

4. Integrated dresser: sintering by a few small particles of diamonds and inlay into a stem.

5. Multi-stone dresser: inlaying a few pieces of diamonds into a stem.

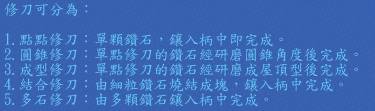

Dressers are classified into the following:

產品分類:
1.單石修刀
2.圓錐修刀(老鼠尾)
3.成型修刀(斧頭修刀)
4.結合修刀
5.多石修刀
6.成型修整塊
7.手持修刀
