砂輪成形修整主軸系统組配

    利用迴轉的修整工具進行CNC修整,可以使修整過程與磨削加工任務相適應。由於這個附加的迴轉運動,使砂輪進行了“軟”的修整(與利用靜止的修整器修整相比較),從而提高了修整工具的使用壽命。


    有不同的修整系統(由心軸、修整工具和配件組成),可用于幾乎所有的CNC修整工作中,並且很容易組裝在磨床上。

心軸

    修整心軸是按照規範,例如迴轉、動態剛度、恆定轉速、驅動功率和傳感技術等,專門與你的任務要求相配的。它具有溫度監控,轉速調節和截面辨認的功能,能滿足極高的要求。這個心軸系統是全封閉的,具有迷宮式密封和阻隔空氣及冷卻的功能。因此它具有高的使用壽命。

技術參數



心軸ø 33 - 100 mm
工具ø 20 - 250 mm
轉速範圍 1,500 - 60,000 1/min
功率範圍 0.08 - 3.6 KW
電壓 24 V/DC - 230 V/AC
熱感應器 已組裝



修整工具



744912_3435886c677f09921873ca62927cc707



鑽石、CBN砂輪削整器
1.鑽石、CBN砂輪削整器:
●最有效延長砂輪壽命
●高精度、高效率、低成本
●較傳統削整速度快10倍
●削整精度、真圓度與平坦度均在0.1um以內
2.適用:
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
3.應用:
●精密、鏡面、電子、太陽能板、輥筒業等
4.實例:
●鑽石砂輪粒度#1000、直徑200MM、厚度45MM
●削整前真圓度為50um
●經10分鐘內削整後,
真圓度與平坦度都在0.1um以內


帶有能重磨的金剛石層的修整工具

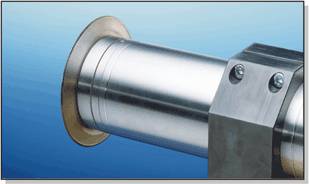

744913_63565cea7fd448ffb2c97e24dbb9a44b



744914_ce5312d3edb757521509af80502aa6dd

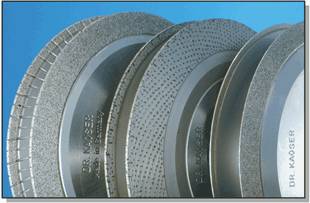

天然金剛石盤                  人造多晶金剛石盤



744915_b19e9b1e3fe320965356ebf415330446  744916_12025f8ca4bc0cd6febcb0db2d5e8739



帶有消耗層的修整工具



744917_0af7fcc3cf9209fed803f099183b0b14  744911_e9a37a652c6e558cac50ec73038527cc



電鍍的盤                                    浸漬的盤



各種不同的迴轉修整工具被用於常規的砂輪以及CBN(氮化硼)和金剛石砂輪的修整。
根據不同的應用情況,修整工具可以做為NC - 修整盤(天然的或人造的金剛石)、
點壓盤或者修整盤(金剛石的聯接可以採用電鍍的或者浸漬的聯接)。

  如果修整工具沒有被拆卸,直接在心軸上進行磨削的話,修整工具的最大公差可限制在 1 μm。

















鑽石/氮化硼(Dia/CBN)砂輪削整器:
========================================
1.特色:
●十倍速新利器(較傳統削整速度快10倍)
●可整修半圓,可同時完成2個角度
●高精度、高效率、低成本
●以柔克剛,不破壞砂輪表面結構
●最有效延長砂輪壽命
●提高工作效率
●削整精度、真圓度與平坦度均在0.1um以內
●研磨鏡面必備工作,操作快速簡易
.
.
2.適用:
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
.
3.應用:
●精密、鏡面、電子、太陽能板、輥筒業等
.
4.實例:
>>鏡面研磨(高精密模具)
CBN1200#、直徑175MM、寬10MM
5分鐘完成削正削銳
-------------------------------------------------------
>>電子業(太陽能基板)
鑽石砂輪粒度1000#、直徑200MM、寬45MM
削整前偏心 100um,10分鐘完成削正削銳
-------------------------------------------------------
>>輥筒業(外圓輪磨)
CBN 230#、直徑760MM、寬25MM
10分鐘完成削正削銳

功能 規格
電源 110V VAC
主要構件 電源供應器、GC削整座主體
主體尺寸 100(L)*100(W)*55(H)
電源供應器尺寸 250(L)*150(W)*55(H)
紙箱尺寸 380(L)*310(W)*95(H)
總重量(含紙箱) 3.66KG



821912_d3777c36460692323246f40983109a7e



821911_59268bd039daa8e377fe9502013d18ce

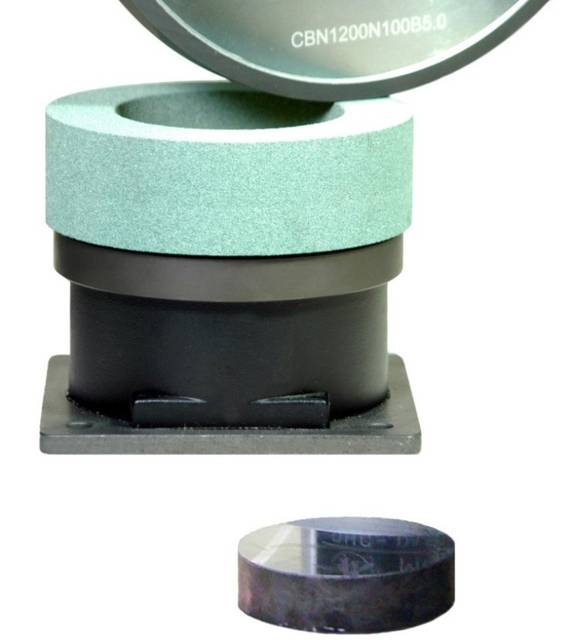

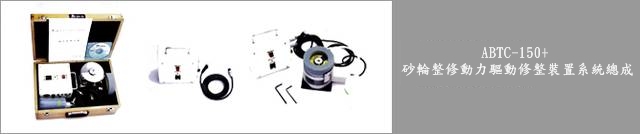

ABTC-150+ 砂輪整修動力驅動修整裝置系統總成



產品特色
1.安裝非常簡單、操作學習更為容易
2.適用於平面、外圓磨床用樹脂/金屬/陶瓷結合劑平直形鑽石/CBN砂輪D(∮150~760mm)×T(0.3~50mm)×#60~#5000
3.最高效率:比傳統削整速度快10倍
4.最高精度:削整精度(真圓度、平坦度)在1μ以內
5.專利技術:砂輪削正與削銳一次完成
6.完美削整:砂輪削整後磨料呈現最佳浮露狀態
7.減少停機:大幅延長砂輪削整間隔有效減少削整次數
8.最低磨耗:有效延長砂輪壽命大幅降低研磨成本

ABTC-150+ 功能規格表

主要功能 樹脂/金屬/陶瓷結合劑平直形鑽石&CBN氮化硼砂輪削整,削正與削銳作業同時完成
適用磨床種類 平面磨床與外圓磨床
適用砂輪尺寸粒度 D(∮150~760mm)×T(o.3~50mm)× H/#60~#5000
削整砂輪尺寸/規格 6A 125×35×19.05 GC 120/220/320/600/800 H 8 V
適用砂輪速度 1000~3000m/min
削整砂輪轉速 400rpm
削整後砂輪精度 真圓度與平坦度均在1μ以內
驅動方式 動力式削整
削整方式/原理 以點滴器注入微量研磨液,形成稀泥狀的游離磨料,快速精確的執行砂輪削整(削正與削
銳)作業。達到與磨床心軸最佳的同心度與平坦度
電源 110/220V VAC
主要構件 電源供應器、削整座
配件 電源線、GC砂輪(1只)、操作說明書、手提箱(木製)、點滴器
電源供應器尺寸 190mm(L)×105mm(W)×220mm(H)
GC削整座尺寸 220mm(L)×130mm(W)×120mm(H)
手提箱尺寸 440mm(L)×290mm(W)×140mm(H)
總重量(含木箱) 1OKG
