WIN齒輪研磨砂輪的成形、基本修整工具

齒輪研磨砂輪的成形

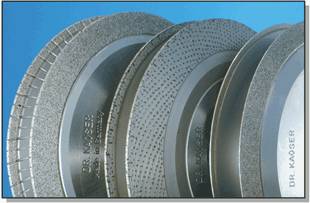

多晶金剛石(PCD)強化
    通過用手工安置的、人造的多晶金剛石(PCD),使得高要求的邊緣區域得到了強化和保護。這樣的修整工具,具有的長的使用壽命。

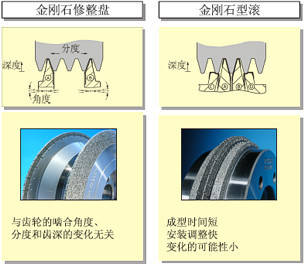

外形輪廓的設計
    修整盤和型滾的外形輪廓的設計,是根據電腦掌握的各個齒輪的數據資料來進行的。


技術參數

應用範圍

    這些金剛石修整器，用於普通的修整系統中，比如F?SSLER、GLEASON、KAPP、LIEBHERR、REISHAUER、SAMPUTENSILI廠的修整系統，以及為顧客專門設計的修整系統。

結構

DAS-套筒 (ø 12,15 mm, K 1:50)
SPA-, SPA-S-套筒 (ø 21,993 mm)
RP1, RP2和所有的ø 52 mm - 套筒系统
以及所有的特殊的系统 。

    連續的嚙合磨齒加工是生產高精度齒輪的一個重要的加工方法。借助迴轉的修整工具使柱狀的蝸桿砂輪修整成型。修整工具從模數0,2起，適用於所有的帶有外形輪廓變化的修整系統，如鼓狀，以及弧形的和直線的修緣和修根。除了電鍍的修整工具外，還有燒接型式的修整工具可供利用。

鑽石、CBN砂輪削整器
1.鑽石、CBN砂輪削整器：
●最有效延長砂輪壽命
●高精度、高效率、低成本
●較傳統削整速度快10倍
●削整精度、真圓度與平坦度均在0.1um以內
2.適用：
●平面磨床與外圓磨床
●樹脂、金屬Dia & CBN砂輪專用
3.應用：
●精密、鏡面、電子、太陽能板、輥筒業等
4.實例：
●鑽石砂輪粒度#1000、直徑200MM、厚度45MM
●削整前真圓度為50um
●經10分鐘內削整後，
真圓度與平坦度都在0.1um以內
