特殊綜合需求加工





磨床配件.附件.各式各樣高難度研磨專業領域



770635_5b2e14b2f4af1271289e42addd990c7e770636_0e050542d62701e4a1cc03e9fb8fc0e0770637_8353a5960531280f128c64e380f9f16f770638_e4e0cae85408e2c2d9e258ca5a5c033c



半導體/光電產業應用.晶圓存.取真空手臂吸盤(PADDLE) 專利設計

 以下是本公司團隊新開發品

        半導體/光電產業應用. 晶圓存.取真空手臂吸盤(PADDLE) 專利設計

原設計為氣體在T型溝槽內傳送,背面採用膠帶或薄板黏合造成微漏.無法吸住晶片

;經改良後採用一體成型,內部保有T型溝槽傳送氣體,已達氣體完全不外洩之慮。

不銹鋼、鋁合金、精密陶瓷…均可依客戶需求訂製。


  •
   真空吸力不會減少.吸引力更強。
  •
   可以製作超薄型晶圓手臂吸盤。
  •
   一體成形,無任何膠合,不會有微漏。

                                                                                                                                                                                                                     更多半導體產業生產應用,歡迎洽詢  不吝賜教  !!


原設計為氣體在T型溝槽內傳送,背面採用膠帶或薄板黏合造成微漏.無法吸住晶片

;經改良後採用一體成型,內部保有T型溝槽傳送氣體,已達氣體完全不外洩之慮。

不銹鋼、鋁合金、精密陶瓷…均可依客戶需求訂製。


  •
   真空吸力不會減少.吸引力更強。
  •
   可以製作超薄型晶圓手臂吸盤。
  •
   一體成形,無任何膠合,不會有微漏。

                                                                                                                                                                                                                     更多半導體產業生產應用,歡迎洽詢  不吝賜教  !!


要求:單面鏡面拋光研磨處理,要求達到鏡面無痕表面,95%以上反射效果,Ra0.0001MM以內
研磨方式: 1.尺寸定寸磨除量0.35MM 2.第1次鏡面 3.送無電解鎳處理 4.第2次鏡面 5.真空蒸鍍
6.第3次奈米超鏡面完工,若有需求問題歡迎電洽賜教 大中興公司



770631_86acad328b2f815a613a8860d08d4398



   工件材質 : T6鋁合金

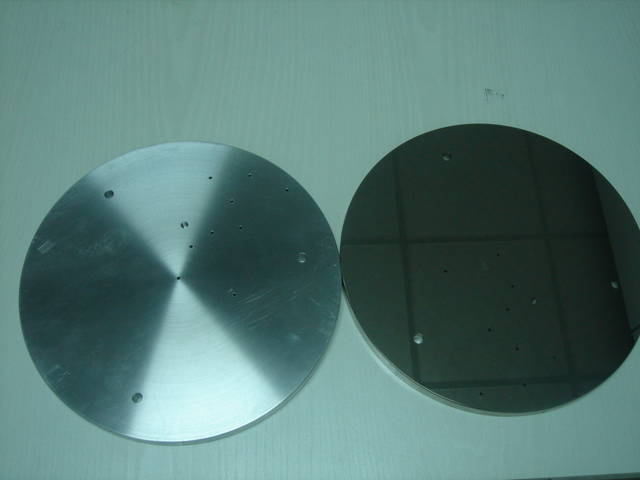

尺寸:1.D228*T13  2.D330*T10 (如圖右1鏡面圓盤)
要求:單面鏡面拋光研磨處理,要求達到鏡面無痕表面,95%以上反射效果,Ra0.0001MM以內
研磨方式: 1.尺寸定寸磨除量0.35MM 2.第1次鏡面 3.送無電解鎳處理 4.第2次鏡面 5.真空蒸鋁鍍
6.第3次奈米超鏡面完工,若有咨詢問題歡迎電洽賜教 大中興公司
