研磨技術整合 » 砂輪動平衡儀.砂輪動平衡.線上轉速.震動數值三機一體檢測儀器 研磨利器

研磨應用利器

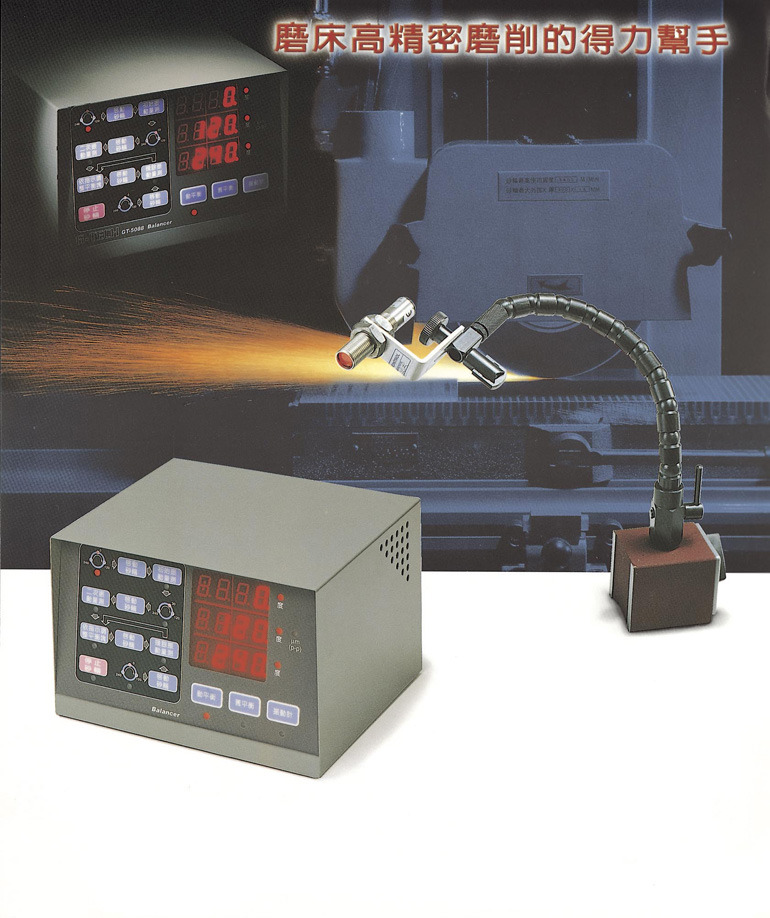

719115_f5d2f5330be0a7c5b326f57faf756d21



檢測砂輪動平衡.線上轉速.震動數值 三機一體

►直接在磨床上平衡砂輪
►五分鐘即可精密校正
►最佳平衡度達 0.1 μm 振動值
►比傳統靜平衡快十倍以上
►可同時連續監測磨床振動
►增進磨削精度與效率
►減低加工表面粗度與波紋
►可當轉速計使用

5088

  砂輪精密動平衡是精密磨削的秘訣!
即使是普通的低價位磨床,只要使用GT5088
便可使您的磨床加工達到最佳的精密要求。

振動解析度:0.1mg 或0.03 um @1800rpm
可平衡轉速: 180 ~ 14,000 rpm
配重塊校正角解析度:0.01 degree
殘餘量調整採用獨家的『分量微調法』及『目標向量法』專利程式

特點
►直接在磨床上平衡砂輪,無需拆裝砂輪,校平衡只要3分鐘
►平衡能力180~14,000R.P.M.
►最佳平衡量至0.1µm峰值-峰值 (靜平衡一般3µm p-p)
►比傳統靜平衡法快10倍以上

►可當振動計使用(ISO2954規範)
►適用於3平衡塊校正之砂輪
►可提高磨削精度、品質、效率,改善表面波紋度及粗糙度
►延長砂輪、修正金剛石、磨床主軸軸承使用壽命
►可同時連續監測磨床振動
►增進磨削精度與效率
►減低加工表面粗度與波紋
►可當轉速計使用

Grinding Wheel Balancer-Dynamic Balancing

Balancer-System For All Grinding Wheel



5088 ►Balance the grinder on the machine
►Quick balancing in 5 minutes
►Balance the girnder to 0.1 μm vibration level
►10 times faster than static balancing
►Continuously monitor the vibration level of machines
►Improve machining quality & efficiency
►Reduce the roughness and ruffle of the machining surface
►Tacho meter of grinder

   5088
Use the GT5088 to get the best machining quality for your 3-balancer grinding machine.
Specification
Threshold reading -
0.1mg or 0.03 um at 1800rpm
Balancing speed - 180 ~ 14,000 rpm
Min adjusting angle - 0.01 degree







功能規格表
功能 規格
最小校正值 0.1mg
0.05mm/s
0.03µm@1800rpm
最大校正值 40g(加速度)
校正相角精度 0.01度
放大檔位 1~10,000 step by 1,2,5,10(自動)
加速規感度範圍 5mV/g~1,000mV/g
工作溫度 0°C~75°C
顯示器 7-segment LED
消耗功率 750mW
主機尺寸 235 x 190 x 55mm
電源 通用(110~240 VAC, 50/60HZ) or Battery
振動計功能
振動量測單位 位移µm(peak to peak)
振動量測範圍 0.1~199.9 µm@100mV/g
振動量測頻寬 10~1k Hz 帶通濾波器
振動量測精度 <2%
加速規檢測 短路或斷路檢知
轉速感測距離 1mm~1M,45度以內
轉速感測方式 光學探頭感測
校正轉速範圍 180~14,000RPM
續電功能 1.5小時
附屬配備 光探頭感測器附磁性架(線長2.0M)x1
加速規附螺絲 (100mV/g)x1
螺絲規格1/4-28 UNF
BNC軍規頭連接線 (線長2.5M)x1
分度盤x1
反光貼紙x1
電源線x1
中文使用手冊x1
鋁製攜帶箱x1


特點
‧無需拆裝砂輪,校平衡只要3分鐘
‧平衡能力180~14,000R.P.M.
‧最佳平衡量至0.1µm峰值-峰值
   (靜平衡一般3µm p-p)
‧比靜平衡法快10倍以上

‧可當振動計使用(ISO2954規範)
‧適用於3平衡塊校正之砂輪
‧可提高磨削精度、品質、效率,改善
   表面波紋度及粗糙度
‧延長砂輪、修正金剛石、磨床主軸軸承使用壽命
