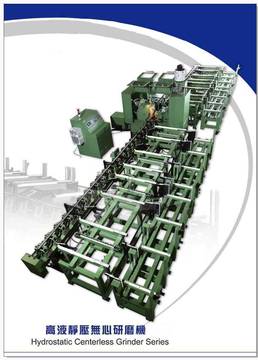

圓筒工件應用磨專區 » 新機 高液靜壓 無心磨床

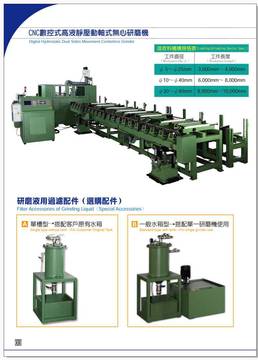

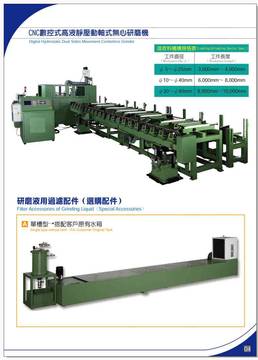

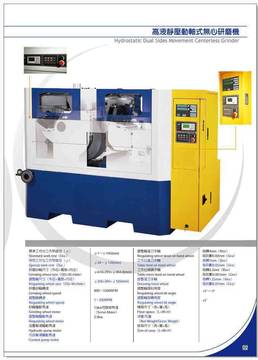

無心磨床新機介紹: 適用長型工件研磨


高速研磨砂輪的優點


高速砂輪因線速度快可以増加砂輪的研削性能 , 提升圓度尺寸精度 以及更佳表面粗度



高速砂輪因線速度加快60%可以降低砂輪的損耗 , 提生產能預計可以增加到40~60%



高速砂輪因線速度加快可以降低砂輪氣孔阻塞的現象 , 讓砂輪排屑效果提升 . 減少修砂次數





高速導輪的優點


高速導輪因線速度快近2倍 , 可以縮短一半修整導輪的時間 . 提升機器的有效產能



高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提生產能預計可以增加到40~60%



高速導輪因線速度加快2倍 , 可以配合高速砂輪優異的性能 , 提昇研磨品質達到最佳狀態

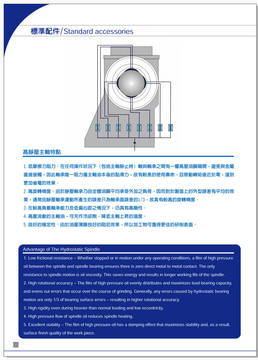

高液靜壓主軸具備下列特點


低摩擦阻力:由於在任何操作狀況下(包括主軸靜止時)軸與軸承之間有一層高壓油膜隔開,而避免金屬直接接觸,因此軸承唯一阻力,僅主軸油本身的黏滯力,固有較長的壽命,且啟動轉矩接近於零,達到更加省電的效果



高旋轉精度:由於靜壓軸承乃由全體油膜平均承受外加之負荷,因而對於製造上的外型誤差有平均的效果,通常由靜壓軸承運動所生的誤差只為軸承而誤差的1/3,故具有較高的旋轉精度



在較高負載軸承能力及低偏心距之情況下,仍具有高剛性

高壓流動的主軸油,可充作冷卻劑,降低主軸上昇的溫度

良好的穩定性,由於油壓薄膜良好的阻尼效果,所以加工物可獲得更佳的研削表面



1075347_d0108892bddf65ef5f8293079b8c9acd 1075348_d3af8c1c969746e440bebe516e46b3ad



1075349_239898091d843384c60636bdc899ab8d 1075350_844aedece3b5d5c78fca653ba4e140ac



1075351_47ad4e348057ba81f90c4b439790903f 1075352_0ede3f8e3c790ee00d60e524d27f904f



1075353_e231bf22f4ebdebc661b16de4139b2d7 1075354_aee153bd7dd6ac495b3b42cedecdb71e



1075355_13054ce2ec1b2a28b433990180169b6a 1075356_7676095486ec9930ecebf33eda0ee97e



1075358_9faa561678f12b4e9d2afa1e53d64716



規格表
砂輪主軸馬達 20.0 HP
導輪主軸馬達 4.0 HP
油壓馬達 1.0 HP
冷卻系統 2.0 HP
總馬力數 27.0 HP
砂輪主軸轉速 500~1500 rpm
砂輪尺寸(外徑×寬度×內徑) 610×205×304.8 mm
導輪主軸 10~400 rpm
導輪尺寸(外徑×寬度×內徑) 305×205×165 mm
導輪主軸結構 液靜壓
主軸手動回轉精度 5 µm
主軸自動回轉精度 2 µm
主軸油壓壓力 10~15 kg/cm2
研磨範圍 ø3.0~ø100 mm
修整座驅動方式 數位控制馬達趨動
修整座滑台 研磨級線性滑軌
滑座結構 滾珠線軌/滾珠螺桿
砂輪滑座調整精度 1 µm
導輪滑座調整精度 1 µm
控制系統 PLC控制系統
機器重量 4500 kg
機器尺寸(L×W×H) 260 ×130×190 cm
*本規格僅供參考,如有變更,恕不另行通知。



詳細尺寸規格請洽
