圓筒工件應用磨專區 » CNC雙主軸內徑磨床ApTEC 內孔磨床

研磨利器.CNC雙主軸內徑磨床ApTEC 內孔磨床、內徑研磨機



全新CNC內孔磨床.內.外徑研磨機.雙主軸複合式研磨



831382_d77db1e6c63ff38088336d012b4359c3



  744686_ca3e9439f3f3be8df59d4bd1549b16fd



831380_1dbb01960aa522db38f99cf87f303422



831379_fa2a7169805cf23ea3f4e26a1c822837

831381_d8fd8ffe110ceedeae061328b7e6b8aa

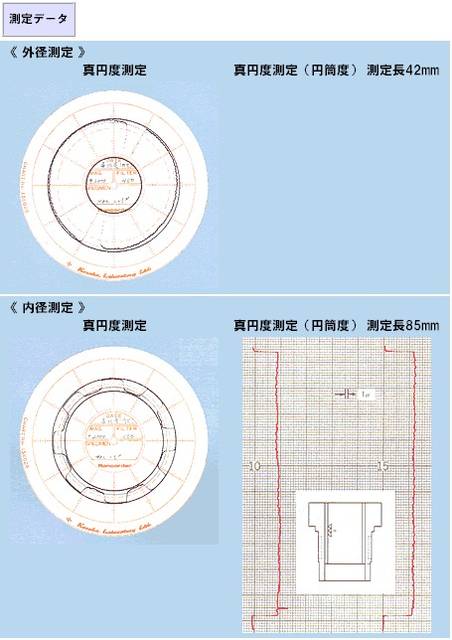

功能特色: 主軸迴轉精度.最小解析單位精度值0.0005mm



 先進的FANUC 0iT-CNC控制器



1. http://www.youtube.com/watch?v=0ZajxtE1EPw



2. http://www.youtube.com/watch?v=1SdqokCrOtM



3. http://www.youtube.com/watch?v=qq5Yj-xS3io





請點選連結網址。影片連結時...請耐心稍後,謝謝!

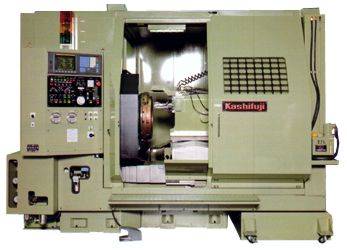

KGC2
4軸控制的複合研磨機

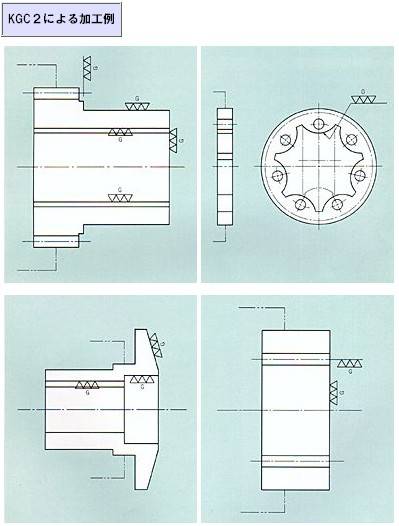

外徑研磨,外周圓筒研磨,內徑研磨,內齒研磨,內齒輪研磨,內栓槽研磨, 內六栓槽研磨,內角栓槽研磨最適用的C軸研磨。
對應所有複合研磨需要的工具群及其應用

刀具固定有予留的能力。 ATC誤差是零,保証高精度的刀具。而且無需交換的時間。還有無需每一次的砂輪修整。可以節省時間和延長壽命。即使加工可以很快但精度不理想的話則複研磨的效果會減半。重視精度、此觀念是KASHIFUJI的信條。
外徑、內孔內面研磨使用陶瓷CBN砂輪內栓槽使用CBN電著砂輪




外徑研磨使用陶瓷CBN砂輪加工。準備有從 φ50到φ200砂輪所適用的多種類高精度主軸。
砂輪修整使用圓盤型鑽石修整裝置在機台上可以實施。不像 ATC型 研磨複合加工機無需每次都做修整。砂輪的壽命有壓倒性的優點。




内面,內孔研磨使用陶瓷CBN砂輪做加工。準備有適用於 φ60的砂輪所適用的多種類高精度主軸和適合孔形狀的ARBOR。右 圖的照片是裝在L=125ARBOR的φ25砂輪安裝在30,000rpm高周波 主軸的例子。外徑、內面內孔的研磨的砂輪都可配合工件準備最合適的形狀、砂粒、結合劑的組合。










內徑的溝研磨使用CBN電著砂輪做加工。砂輪的斷面形狀可配合栓槽滿,角溝 ,漸開線,圓弧状等的工件形狀製作。準備有適合內徑從φ30到φ300的砂輪徑。範圍外的也可以做對應。還有外徑,內面、內孔的研磨砂輪也可以用電著砂輪做加工。







1.在其多項專利之設計上

     CNC雙主軸內徑研磨機 搭載--雙砂輪高速主軸,可同時進行內徑、外徑,外端面,內端面,斜度,等研磨加工最大可一次加工至8個工作面,改善已往傳統式內徑磨床,加工效率不彰之缺點。



2.在其軸向運動結構上
    ApTEC  CNC內徑研磨機.擺脫了以往傳統十字堆疊式運動,而採用歐式單一軸動來做位移動作,也就是說在每一軸向在位移時,其平台上沒有其它軸位移平台在上面,其設計主要優點可以避免機械軸動時所產生的振動誤差,使其加工精度更加穩定、尺寸精確保持、定寸公差要求嚴緊。

3.除了定寸精密研磨外
     ApTEC CNC雙研磨軸內徑研磨機. 所獨特專利設計的『自動感測裝置』,可進行內徑、外徑、外端面及內端面等快速微量 “接觸面” 研磨加工,大幅節省加工時間,提高工作效率。

意者請洽

機械專案組  郭經理 0934-067489

ApTEC CNC雙研磨主軸 內徑磨床



合作團隊以實際投入研磨技術及操作者實務經驗於2000年代開始著手研發第二代更高階的CNC內徑研磨機械。ApTEC合作團隊所創新研發完成的多功能”CNC双研磨軸內徑研磨機,榮獲國內外多項專利,因為其功能是業界前所未見的,所以當”双研磨軸內徑研磨機”推出後短時間內,受到各界的肯定為高品質產品,也成為在同業間的領先品牌,本機型適用於各種工業零件、汽機車零件、電子產業、航太工業、國防工業、針車零件、軸承、套筒、車頭卡盤…等精密研磨加工。



堅持提供高品質產品及完善的服務,並且不斷研究創新,是我們不變的經營理念。由於ApTEC合作團隊一致的努力以及各界的支持和愛護,讓公司持續成長茁壯,今後我們將會秉持著相同的經營理念,繼續為大家服務。



內徑研磨機,主要目的是為了研磨工件內徑所設計,傳統的內徑研磨機通常是以「單一研磨軸」來進行研磨加工,但因為內徑研磨機所使用之砂輪外徑較小,研削敏銳度較弱,所以通常單一研磨砂輪,精度控制不易.費工時.只能加工1~3個以下圓徑差距較小的加工面。但是隨著世界各國對許多工業零件的「多加工面之同心精度」不斷要求;當需要高精密或多面加工時,傳統單一研磨軸內徑研磨機便無法完成,或必須使用克難式的重複夾持方式研磨,而重複夾持會造成誤差值增加,並且費時没效率。

基於上述傳統內徑研磨機之缺點,ApTEC合作團隊所創新研發的 ApTEC-45 CNC內徑研磨機”,因配備了「雙研磨軸」及先進的FANUC 0iT-CNC控制器,可於一次工件夾持中,同時進行內徑、外徑、端面、斜度等多面加工,在Z研磨軸及Y研磨軸兩軸功能相互交替運用之下,有效的增加加工工件的精密度與加工範圍。



 CNC雙軸數控內圓磨床 150T CNC

FEATURE:
1.靜壓工作主軸頭,主軸迴轉真圓度<0.5μThe Hydrostatic workhead is hugh accuracy that spindle roundness under 0.5μ.>


2.X、Z 軸個別分離獨立滑台運動,T 型設計精度穩定可靠 The X and Z axis are separator table of T type design ,The isolated moving is reliable and stability.


3.可搭載兩支內圓主軸,適用於大、小內孔、內端面、外端面、與成型加工等
Two wheel spindle can option. Suitable for grinding internal straight hole, end face,internal end face, internal slot, taper and internal step, etc


4.可選購內藏高頻主軸,鑽石修砂滾輪,可大大提升生產效能 The high frequency buit in motor spindle and Rotary roller dressor can option to provide the highest productivity.


5.高品質,合理價格,操作簡單 High quality with cheap price and easy operation.

一、機器規格 Specification:

說明 Description

1

兩軸伺服控制 Two axes servo control

X、Z

2

加工能力 Grinding capacity

Ø5 ~ 150 mm

3

最大孔深長度Max. workpiece bore depth

150 mm

4

加工物最大旋徑Swiveling over table

500 mm

5

工作台最大行程Max. table traverse

600 mm

6

工作台研磨速度Table feeding speed

0.1~15,000mm/min

7

最大承載重量Max. loading of workhead

80kg/3hp

8

主軸頭可調角度Workhead swivel angle

-8° ~ 15°

9

機器重量Machine weight

3,500kg

二、標準配件

Standard accessories:

Qty.

unit

備註 Note

1

CNC 伺服電控 CNC servo controller

1

Set

FANUC,SYNTEC 控制器

2

砂輪主軸Grinding wheel spindle

1

Set

8,000 ~ 50,000rpm 選一組 Select one

3

自動潤滑系統Auto lubrication

1

Set

滑軌潤滑 Lub. of guideway

4

精密靜壓工作頭Hydrostatic workhead

1

Set

軸承永不磨耗,None fricative bearing

5

靜壓供油系統 Hydraulic power pack

1

Set

含濾與冷卻風扇,Filter with cooler fan

6

環保全罩式板金Fully enclose guard

1

Set



7

工作主軸變頻器Workhead invertor

1

Set

主軸無段變速Workhead variable speed

8

冷卻液系統模組 Coolant system

1

Set

20L/Min 紙帶過濾裝置 Paper filter

9

調校工具Tools

1

Set

含腳座與平衡螺絲,Leveling pad

10

修整座與鑽石修刀Dresser device

1

set

Diamond Φ12

三、選擇配件

Optional accessories:





備註 Note

1

第二砂輪軸 Second GW. Spindle

1

Set

6,000~40,000rpm for Face and Bore

2

油壓夾頭Hydraulic 3-jaw chuck

1

Set

6"/ 8"

3

油壓迴轉缸 Rotary cylinder

1

Set

衝程Stroke 25mm

4

間隙消除裝置Gap control

1

Set

負載控制型式Force loading type

5

高靜壓油霧回收機

Oil mist separator

1

Set

高靜壓吸力強High suction

6

強磁過濾機Super magnetic separator

1

Set

20L/MIN

7

迴轉式修整裝置 Roller dresser

1

Set

可調速Variable speed,Φ100

8

內藏式高頻主軸

HF. built in Spindle

1

set

常搭配CBN 砂輪,With CBN G.W.



LAYOUT:僅供參考REFERENCE



註:本公司對產品提昇品質得有修改機器外觀與規格的權力,不再另行通知。



 801286_ab3df44cccf550886e8e7edf1b0bcad7



801285_9010b2f69b6de438c0ad06e3de42ad55



801291_6233379b29aa44807b7359ac72fba6a1

日本磨床系列:

岡本OKAMOTO 斯吉雅SHIGIYA 東洋TOYO 拿佳銑 NAGASHI 豐田TOYODA瓦西挪WASINO 日進無心磨床NISSIN 日平NIPPEI 近藤KONDO 津上TSUGAMI 日本日信塘磨NISSIN
富士FUJI 美萃士MATRIX 大畏OKUMA 三正SANSEI 水口MINAKUCHI 那吉NACHI
日本山田 YAMADA 日本NICCO 黑田KUROTA 住友SIMITOMO 三井 MITSUISIKI 東芝TOSHIBA
市川ICHIKAWA 羅大利BLANCHARD Ohmiya、Koyo MITSUI 和井田 WAIDA   瓦西挪 WASINO光學投影曲線磨床
日本YOSHIKAWA 日本NIHONKIKAI 大昌DAISHO 末吉…


瑞士磨床系列:

斯圖德STUDER 瑪格立MAGERLE 阿爾棟AGATHON勇格JUNG 瑞斯豪爾Reishauer
飛斯洽爾FISCHER 瑪戈MAAG鐵克尼克 TECHNICA 丘錠TSCHUDIEN 渦瑪德 VOUMARD
Hauser 座標磨床

德國磨床系列:

ELB 寇普KOPP 布洛翰BLOHM   葛GLAUCHAU德製WMW 佛納FOTUNA 克林貝格KLINGELNBERG  ABA Ziersch集團 平面磨床  JUNKER、OVERBECK、FAMIR
德製LIEBHERR  耐尼斯NILES 德製HOFLER 德國FROMAG 德製SIELE MANN


美國磨床系列:
EX-CELLO莫爾MOORE哈挺Tripet内孔和外圓磨床 Sunnen 塘磨
Cincinnati、Normac、Drake、Unison、Weldom、Mattison、Heald、


小型外圓磨床 CNC MINIATURE GRINDER





高品質、高性能的實現HIGH QUALITY and HIGH PERFORMANCE



六面拘束油靜壓滑軌HYDROSTATIC SLIDEWAY        油靜壓主軸HYDROSTATIC SPINDLE



規格書SPECIFICATION:

機型 MODEL : 小型外圓磨床 CNC GRINDING MACHINE

MSU-300CNC

能力

Capacity

工作頭最大旋徑  Swing over workhead

Φmm

220

兩頂心間最長距離  Distance between centers

mm

320

研磨最大外徑  Max. grinding dia.

Φmm

200

兩頂心間最大承受重量

Max. load held between centers

kg

30

砂輪頭

OD. Wheelhead

外圓砂輪最大尺寸(外徑×厚度×孔徑)

OD. Grinding wheel size (dia.× width × hole)

mm

OD. : Φ405 x 50 x Φ127

油靜壓砂輪主軸

Wheelhead with hydrostatic spindle



迴轉精度 0.2μ

Rotary accuracy 0.2μ

砂輪最高周速  Max. wheel peripheral speed

m/sec

33 (45)

砂輪座滑板

Wheelhead

(X axis)

最小單位  Least unit

mm

0.0001

快速進給速率  Rapid feedrate

mm/min

8000

研磨進給速率  Grinding feedrate

mm/min

0.1~6000

工作台

Table

(Zaxis)

旋轉角度逆時針方向

Swivel angle counter clockwise

degree

5(12)

旋轉角度順時針方向  Swivel angle clockwise

degree

1

最大行程  Full stroke

mm

500

快速進給速率  Rapid feedrate

mm/min

10,000

最小單位  Least unit

mm

0.0001

研磨進給速率  Feed rate

mm/min

0.1~6000

主軸台

Workhead

主軸驅動 Spindle driver

Inverter

無段變速 Variable speedOPT.:伺服馬達 Servo motor

主軸轉速  Spindle speed

r.p.m.

0~1200

頂針  Spindle taper

MT.

3

尾座

Tailstock

伸縮距離  Sleeve retraction

mm

25

頂針斜度  Spindle taper

MT.

3

馬達

Motor

砂輪頭  Grinding wheelhead

kw

2.25 (3.7)

砂輪滑台

ID. wheelhead table (X axis servo motor)

kw

1.2

油壓幫浦  Hydraulic pump

kw

0.75

工作主軸頭  Workhead

kw

0.75 (OPT.:伺服馬達Servo motor )

工作滑台  Table infeedZ axis servo motor

kw

1.2

砂輪主軸潤滑油幫浦

Lubrication pump of Wheel spindle

kw

0.75

冷卻液幫浦  Coolant pump

kw

0.18

切削水箱附磁鐵過濾幫浦

Coolant system pump

kw

0.375 OPT.:紙帶過濾機 Paper filter

油箱能力

Tank capacity

油壓箱  Hydraulic tank

L

20

砂輪軸潤滑箱  Wheelhead lubrication

L

40

冷卻液桶  Coolant tank

L

40

包裝尺寸 (L × W × H)Packing Dimension

mm

2000 x 2000 x 1900

其他

Other

控制器 Controller

FANUC

Oid

機械重量  Machine weight

kg

2800





Machine Layout:



註:本公司基於滿足客戶需求而不斷的研究改進,此機型所示之機械規格、特性,本公司有變更之權利。
